机床横梁

机床横梁的全面解析

机床横梁作为机床核心结构件，承担着支撑运动部件、传递载荷及保障加工精度的重要作用。以下从材质、结构设计、应用领域三个维度展开介绍：

一、材质分类与特性

1. 传统铸铁材质

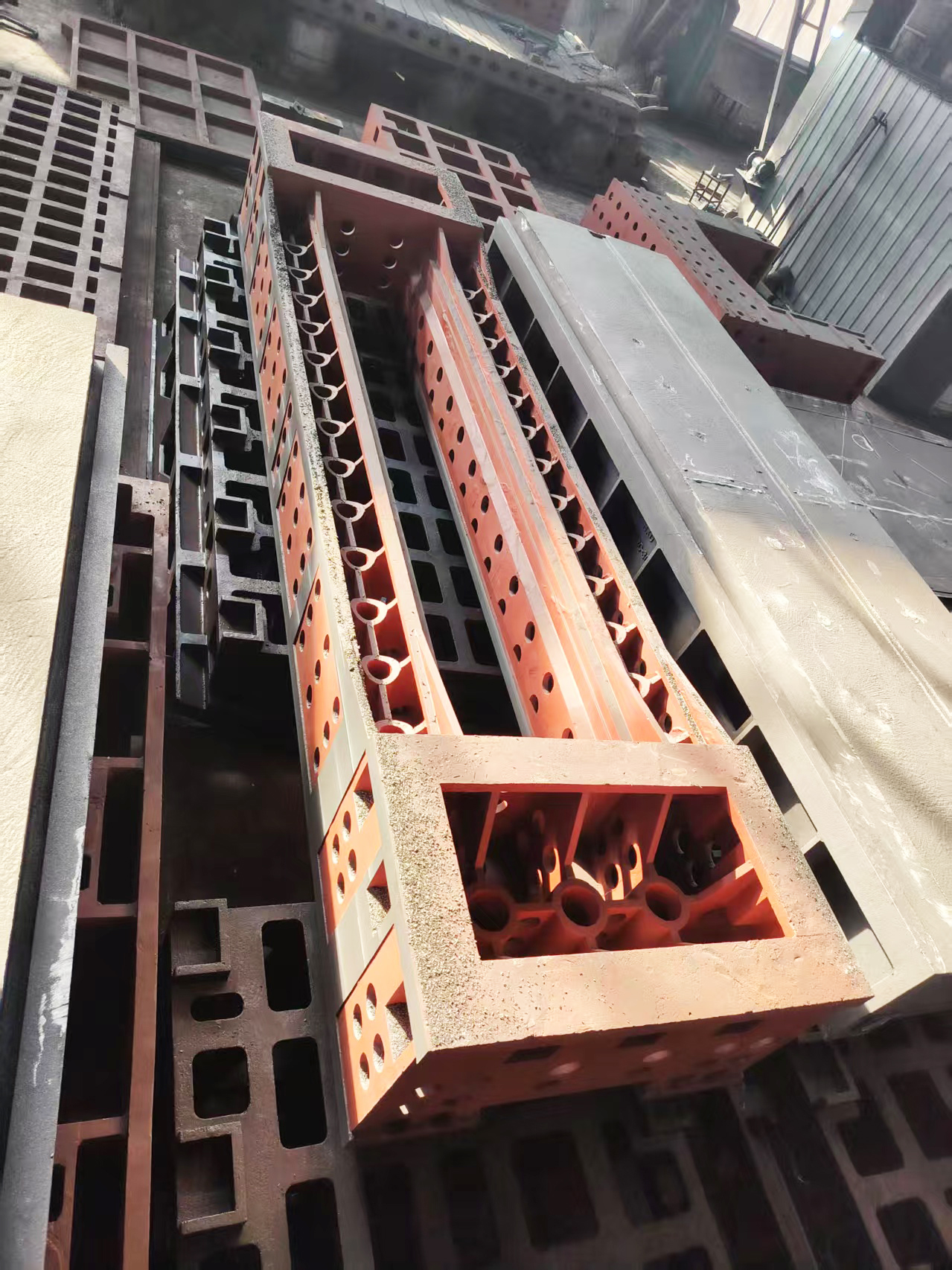

   • 灰口铸铁（HT系列）
     含碳量2.7%~4.0%，石墨呈片状分布，具备成本低、抗压强度高（接近碳素钢）、减震性好等特点。广泛应用于普通机床横梁，如大型立车横梁（重量可达50吨）。
   • 白口铸铁
     碳硅含量低，硬度高但脆性大，适用于耐磨零部件坯件或低冲击载荷场景。
   • 可锻铸铁
     经退火处理，石墨呈团絮状，兼具耐磨性与韧性，适用于复杂形状零件。

2. 新型复合材料

   • 树脂砂材质
     以花岗岩等天然石材为基材，精度稳定性高（线胀系数小）、耐腐蚀、抗磁化，但抗冲击性差（湿度影响变形率1%）。主要用于精密测量仪器基准面。
   • 碳纤维复合材料
     重量仅为钢材的1/8~1/6，热稳定性优异，加速度可达6G（传统金属横梁仅1G），且长期无蠕变、耐疲劳。适用于激光切割机、雕刻机等高速高精设备。

二、结构设计优化

1. 抗形变设计

   • 缓冲防护组件：通过弹簧杆和双缓冲板结构，分散加工工具对横梁的挤压力，降低形变风险。
   • 三点支撑结构：在传统两端支撑基础上增加第三支撑点，提升刚度，减少主轴箱移动时的形变。

2. 动态调节技术

   • 电机容置空腔：将驱动电机嵌入横梁两端，优化受力分布，支持220m/min高速运行。
   • 伺服电机+丝杆系统：通过调节组件实现横梁位置自适应调整，适应不同加工需求。

三、应用领域与趋势

1. 传统重工业
   灰铸铁横梁凭借成本优势，仍主导大型机床（如龙门刨床、立式车床）市场。

2. 精密制造领域

   • 激光设备：碳纤维横梁使加速度提升至6G，动态精度保持稳定，成为行业标配。

   • 测量仪器：树脂砂横梁作为基准面，用于高度、平行度及角度的高精度检测。

3. 未来趋势
   碳纤维复合材料因轻量化、高刚性优势，逐步替代金属横梁，尤其在航空航天、机器人等高端装备中前景广阔。

机床横梁的选型需综合考虑负载、精度、速度及环境因素：

• 传统铸铁：适用于成本敏感、中低速场景；

• 树脂砂：面向精密测量需求；

• 碳纤维：引领高速高精加工革新。
  结构设计的持续优化（如抗形变、模块化调节）进一步拓展了横梁的性能边界，推动机床技术迭代升级。
